Фундамент под резервуары и ёмкости на забивных ЖБ сваях: как избежать перекосов и осадки

Резервуары, вертикальные стальные ёмкости, танки для воды, ГСМ и технологических жидкостей особенно чувствительны к работе фундамента. Любая неравномерная осадка сразу отражается на уровне жидкости, вертикальности корпуса и герметичности. На сложных и техногенных грунтах классическая лента или плита дают слишком много риска. В этих условиях фундамент под резервуар на забивных железобетонных сваях становится инженерно более надёжным решением.

Краткий вывод

• Для простых однородных грунтов лента или плита ещё могут работать.

• На сложных, техногенных и водонасыщенных основаниях фундамент под резервуар на ленте/плите часто даёт перекосы и осадку.

• Свайный фундамент под резервуар на забивных ЖБ сваях переносит нагрузку на глубинный несущий слой и снижает риск неравномерной осадки корпуса.

1. Почему фундамент под резервуар особенно чувствителен к грунтам

По сравнению с обычным зданием:

• нагрузка от резервуара концентрирована по кругу или кольцу, а не распределена по протяжённым стенам;

• жидкость создаёт равномерное давление на днище, и любое «проседание» сразу вызывает дополнительные напряжения;

• резервуары обычно оснащены контролем вертикальности и осадки, и даже небольшие отклонения фиксируются и могут привести к ограничениям по эксплуатации.

Если фундамент под вертикальный резервуар выполнен на слабом или неоднородном основании:

• днище получает локальные прогибы и «чашеобразность»;

• корпус приобретает наклон или овальность, возможны перекосы лестниц и площадок;

• растут риски утечек, трещин в сварных швах, ограничений по уровню заполнения.

Поэтому к фундаментам под резервуары и ёмкости требования выше, чем к обычным промышленным зданиям на том же участке.

2. Ограничения ленточных и плитных фундаментов под резервуары

Часто под резервуары применяют:

• монолитную плиту по подготовке;

• ленточное (кольцевое) основание под стенку резервуара.

На простых грунтах это может работать, но при сложной геологии появляются проблемы:

• ленточное кольцо или плита опирается на верхний слой грунта, который на промплощадках часто техногенный, неоднородный, с включениями старых конструкций;

• при высоком уровне грунтовых вод грунт под плитой или лентой размягчается и даёт неравномерную осадку;

• любой перепад осадки по контуру приводит к наклону или «эллипсу» резервуара.

Результат:

• появляются трещины в бетонном кольце;

• резервуар уходит из вертикали, требуется ограничивать уровень заполнения;

• приходится усиливать основание уже после ввода объекта, что дорого и технологически сложно.

3. Свайный фундамент под резервуар на забивных ЖБ сваях: принцип работы

Свайный фундамент на забивных ЖБ сваях под резервуар решает эти задачи так:

• ЖБ сваи забиваются до плотного несущего слоя грунта по данным геологии;

• по контуру и/или под днищем формируется свайное поле (кольцо, двойное кольцо, сплошное поле);

• сверху выполняется ростверк или монолитное кольцо, которое связывает сваи в единую систему;

• на ростверк или плиту устанавливается основание резервуара.

Преимущества:

• нагрузка от резервуара и содержимого передаётся на глубинный несущий слой, а не на слабую насыпь или размываемый грунт;

• свайное поле можно адаптировать под диаметр и массу резервуара, усиливая нужные зоны;

• несущая способность контролируется не только расчётами, но и по отказу сваи при забивке (моменту, когда свая перестаёт заметно уходить в грунт под ударами).

Такой фундамент изначально проектируется под эксплуатацию резервуара в пределах допустимых осадок и наклонов.

4. Инженерно‑геологические изыскания: база для фундамента под резервуар

Для резервуаров отказ от геологии — прямой путь к проблемам. Важно не только «знать район», но и иметь отчёт по инженерно‑геологическим изысканиям именно по пятну резервуара.

Ключевые вопросы:

• На какой глубине начинается плотный несущий слой, пригодный для опирания свай.

• Какие слабые и техногенные слои располагаются выше (торф, насыпь, мягкие суглинки, строительный мусор).

• Каков уровень грунтовых вод и как он меняется по сезону.

На основе этих данных:

• подбирают длину сваи (например, 4–5 м или составные сваи 8–11 м);

• оценивают несущую способность одной сваи и свайного поля;

• назначают схему свайного поля: только кольцо, кольцо + внутренняя сетка, сплошное поле под днищем.

Без геологии фундамент под резервуар на сваях превращается в угадывание: можно либо неоправданно «перестраховаться», либо недобить до плотного слоя и получить те же перекосы, что и при ленте/плите.

5. Подбор длины и сечения ЖБ свай под резервуар

Для фундамента под вертикальные резервуары и ёмкости обычно используют:

• забивные ЖБ сваи 300×300 или 350×350 мм;

• длину 3–4 м при неглубоком плотном слое и составные сваи 8–11 м, если несущие горизонты залегают глубоко;

• схему свайного поля, учитывающую массу резервуара, уровень заполнения, ветровые нагрузки и температурные деформации.

Инженерные принципы:

• длина и сечение сваи выбираются по расчёту, а не по «типовому каталогу»;

• под тяжёлые зоны (опоры, патрубки, опорные катки) схема свай может уплотняться, чтобы исключить локальные прогибы;

• отказ сваи при забивке фиксируется в журнале забивки, чтобы подтвердить фактическую несущую способность.

6. Пример: условный резервуар на сложном грунте

Представим площадку:

• верхние 1,5–2 м — техногенная насыпь с включениями старого бетона;

• далее — мягкие суглинки, плотный несущий слой на глубине 4,5–5 м;

• проектируемый резервуар — вертикальный стальной объёмом 1000 м³.

Классический вариант (плита/лента):

• делается котлован, заливается монолитная плита или кольцо;

• фундамент опирается на насыпь и мягкие грунты;

• через несколько лет фиксируются перекосы и концентрация осадки по отдельным участкам.

Свайный вариант:

• выполняют геологию и расчёт;

• забивают, условно, 40–60 ЖБ свай 300×300 или 350×350 мм длиной 5 м до плотного слоя;

• устраивают кольцевой ростверк и, при необходимости, внутреннюю сетку под днище;

• резервуар получает опору на равномерно работающий свайный фундамент, а не на «лоскутный» техногенный слой.

Таких кейсов в практике промышленного строительства всё больше, потому что затраты на сваи и работу сваебойной техники часто ниже, чем последующий ремонт и усиление монолитного фундамента.

7. Роль компактной сваебойной техники на действующих промплощадках

Резервуары и ёмкости часто размещают:

• на действующих промышленных площадках;

• рядом с существующими цехами, складами, трубопроводами, эстакадами;

• в условиях ограниченного пространства и подъездов.

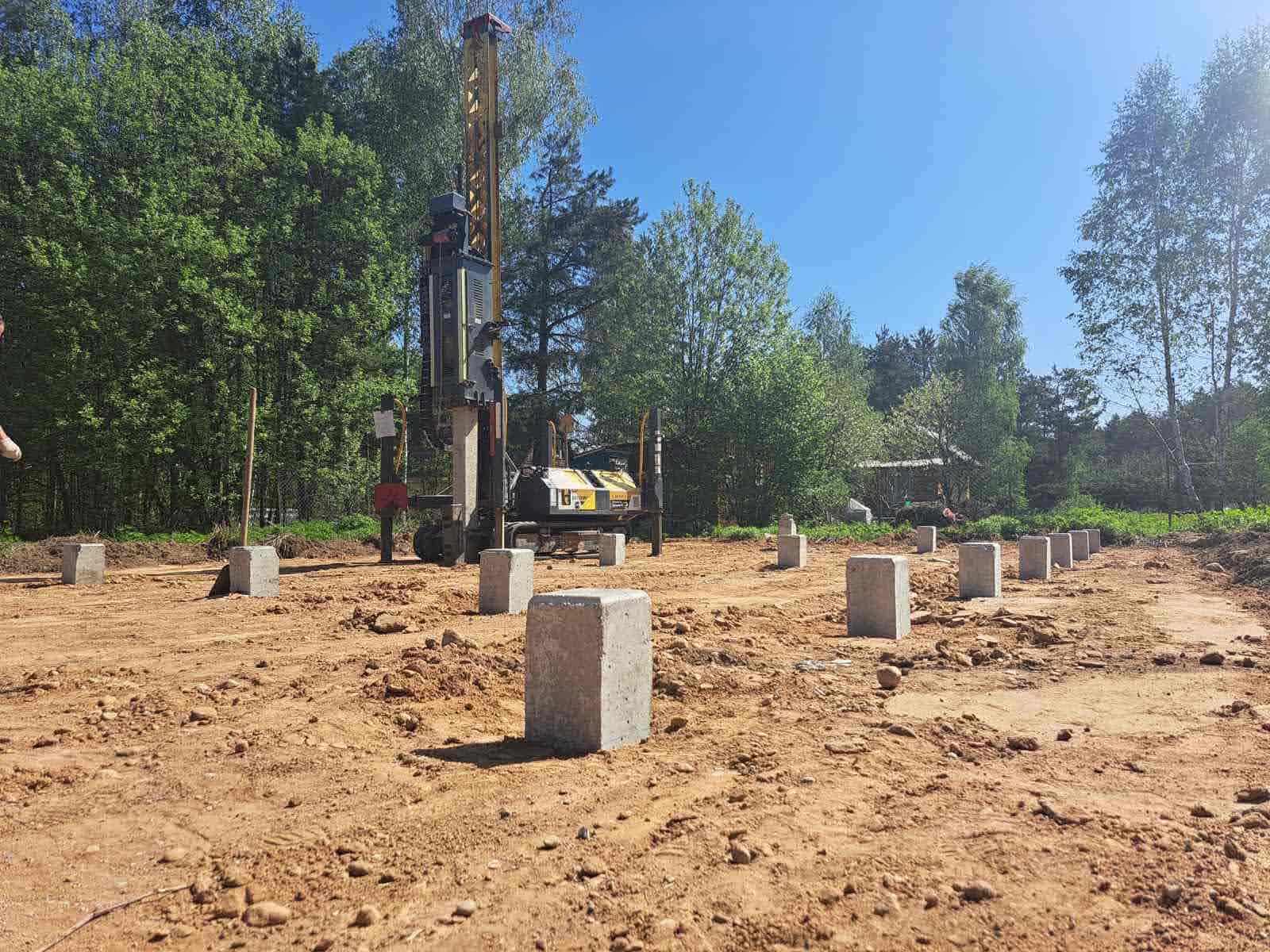

Завести классический тяжёлый копёр не всегда возможно. Поэтому всё чаще используют компактную сваебойную технику, которая:

• может работать в стеснённых условиях, между действующими сооружениями;

• забивает ЖБ сваи нужного сечения и длины без разборки инфраструктуры;

• снижает сроки мобилизации/демобилизации техники и общие сроки нулевого цикла.

Для подрядчика это делает свайный фундамент под резервуары на ЖБ сваях не только инженерным, но и логистически реальным решением. Каталог компактной сваебойной техники смотрите здесь.

8. Типичные ошибки и как их избежать

Частые ошибки:

• попытка сделать плиту или кольцевую ленту без учёта слабых и техногенных слоёв;

• использование слишком коротких свай, не достигающих плотного слоя;

• отсутствие контроля отказа при забивке (забивают «по ощущению»);

• игнорирование локальных усилений зон повышенной нагрузки.

Как избежать:

• всегда начинать с геологии по пятну резервуара;

• подбирать длину и сечение свай по расчёту, а не по привычке;

• контролировать отказ каждой сваи и вести журнал забивки;

• прорабатывать схему свайного поля вместе с инженером по металлоконструкциям резервуара.

9. Выгоды свайного фундамента под резервуары для заказчика и подрядчика

Для заказчика:

• снижение риска перекоса, неравномерной осадки и ограничений по эксплуатации резервуара;

• опора на глубинный несущий слой, а не на слабые и техногенные грунты;

• чёткие сроки нулевого цикла без сюрпризов с котлованами и просадками.

Для подрядчика:

• расширение портфеля с частных фундаментов и промзданий до резервуаров и ёмкостей;

• использование одного парка техники для разных типов объектов;

• усиление позиции как инженерного подрядчика, а не только исполнителя бетона.

Вывод и приглашение к диалогу

Фундамент под резервуары и ёмкости — один из самых требовательных типов оснований: он должен работать без перекосов, неравномерной осадки и аварийных усилений. На сложных, техногенных и водонасыщенных грунтах свайный фундамент на забивных железобетонных сваях позволяет опираться на глубинный несущий слой и управлять поведением основания в течение всего срока службы резервуара.

Если вы проектируете или строите резервуар, вертикальную ёмкость или танк и рассматриваете свайный фундамент на забивных ЖБ сваях как вариант, важно опираться на геологию, расчёты и реальный опыт подобных объектов, а не только на типовые схемы.
