Межевание и геодезическая съёмка завершены, у вас на руках кадастровый план, топографический план с высотными отметками и результаты инженерно‑геологических изысканий (ИГИ). Именно в этот момент пора переходить от документов к инженерным решениям: какой фундамент выдержит нагрузку, впишется в границы участка и не превратится в перерасход бюджета.
На сложных участках — с перепадом рельефа, высоким уровнем грунтовых вод и неоднородными грунтами — выбор фундамента должен опираться на данные геодезии. После анализа этих данных мы предлагаем оптимальное решение: свайный фундамент по технологии СТРОЙМАТИК на забивных железобетонных сваях с использованием специализированного оборудования собственного производства.
Что даёт геодезическая съёмка для выбора фундамента
Геодезическая съёмка перед строительством фундамента — не формальность для согласований. Это исходные данные, без которых проектировщик фактически работает вслепую и закладывает в проект лишние риски по осадкам, трещинам и перерасходу материалов.
Рельеф и перепады высот
Топографический план показывает рельеф и горизонтали, как правило, с шагом 0,5–1,0 м. Даже перепад в 1,5–2,0 м на пятне застройки делает ленточный или плитный фундамент экономически спорным: увеличивается объём земляных работ, обратной засыпки и бетона, усложняется организация котлована.
Свайный фундамент по данным геодезии позволяет компенсировать перепад высот за счёт разной длины железобетонных свай. Ростверк при этом выводится в одну отметку без масштабной срезки грунта и дорогостоящего вывоза.
Уровень грунтовых вод (УГВ)
По результатам геодезических и геологических работ фиксируется уровень грунтовых вод в наблюдательных скважинах. При УГВ выше 1,5–2,0 м мелкозаглублённые ленточные и плитные фундаменты требуют сложной гидроизоляции, дренажной системы и часто водопонижения, что существенно увеличивает стоимость нулевого цикла.
Забивные железобетонные сваи по технологии СТРОЙМАТИК проходят через водонасыщенный горизонт и опираются на более плотный несущий пласт ниже. Проблема высокого уровня грунтовых вод решается конструктивно — без устройства глубокого котлована и дорогой борьбы с водой по периметру здания.
Несущая способность грунта и ИГИ
Инженерно‑геологические изыскания дают расчётное сопротивление грунта и строение слоёв по глубине. На слабых, заторфованных, насыпных или просадочных грунтах традиционный ленточный фундамент либо не обеспечивает требуемых деформационных характеристик, либо требует дорогих мероприятий по усилению основания.
Свайный фундамент по технологии СТРОЙМАТИК позволяет передать нагрузку на глубинный несущий горизонт с нормативным сопротивлением. Забивные сваи проходят слабые слои и обеспечивают расчётную несущую способность без замены грунта на большой площади пятна застройки.
Коммуникации, красные линии и ограничения
Топографический план и материалы межевания показывают границы участка, красные линии, существующие подземные сети и охранные зоны. Это напрямую влияет на конфигурацию фундамента и расстановку свай: минимальные отступы от сетей и границ жёстко регламентированы нормами.
Технология СТРОЙМАТИК предусматривает точную геодезическую разбивку свайного поля и высокую точность забивки свай, что позволяет вписать фундамент в реальные границы участка даже при стеснённой застройке и сложной конфигурации.
Когда геодезия «говорит» в пользу свайного фундамента
Выбор типа фундамента по геодезии — это анализ четырёх факторов: грунт, уровень грунтовых вод, нагрузка и рельеф. В большинстве сложных комбинаций именно свайный фундамент на забивных железобетонных сваях оказывается оптимальным.
Свайный фундамент целесообразно рассматривать в первую очередь, если:
-
на пятне застройки есть перепад высот от 1,5–2,0 м;
-
уровень грунтовых вод высокий, грунты водонасыщенные;
-
грунты слабые, насыпные или просадочные;
-
участок стеснён соседней застройкой и коммуникациями;
-
сроки строительства сжаты, часть работ приходится на зимний период.
В таких условиях переход на свайный фундамент по технологии СТРОЙМАТИК позволяет сократить объём земляных работ, отказаться от глубокого котлована и выполнить нулевой цикл предсказуемо по срокам и бюджету.
Свайный фундамент по технологии СТРОЙМАТИК
После анализа геодезии участка и результатов ИГИ мы предлагаем заказчику фундамент по технологии СТРОЙМАТИК — на забивных железобетонных сваях с использованием специализированной сваебойной техники собственного производства.
Суть технологии
-
Применяются заводские железобетонные сваи стандартных сечений с проверенной несущей способностью.
-
Сваи забиваются молотом до проектной отметки с контролем отказа, что позволяет подтвердить несущую способность каждой сваи в поле.
-
Длина, шаг и схема размещения свай определяются по геодезии, ИГИ и расчётным нагрузкам от здания.
-
После забивки выполняется устройство ростверка или плиты, опирающихся на оголовки свай.
Ключевые преимущества
-
Надёжность и ресурс. Забивные железобетонные сваи обеспечивают долгий срок службы фундамента при соблюдении технологии.
-
Работа на сложных грунтах. Сваи проходят слабые и водонасыщенные слои и опираются на несущий пласт, что позволяет строить на торфе, насыпных и неоднородных грунтах.
-
Меньше земляных работ. Нет необходимости разрабатывать глубокий котлован и вывозить большие объёмы грунта, особенно при перепадах высот.
-
Стабильные сроки. Забивка свай возможна в зимний период и при отрицательных температурах, поэтому строительный процесс не привязан к короткому «сезону бетона».
-
Предсказуемый бюджет. Объём свай и работ рассчитывается по геодезии и ИГИ, что снижает риск непредвиденных затрат на нулевой цикл.

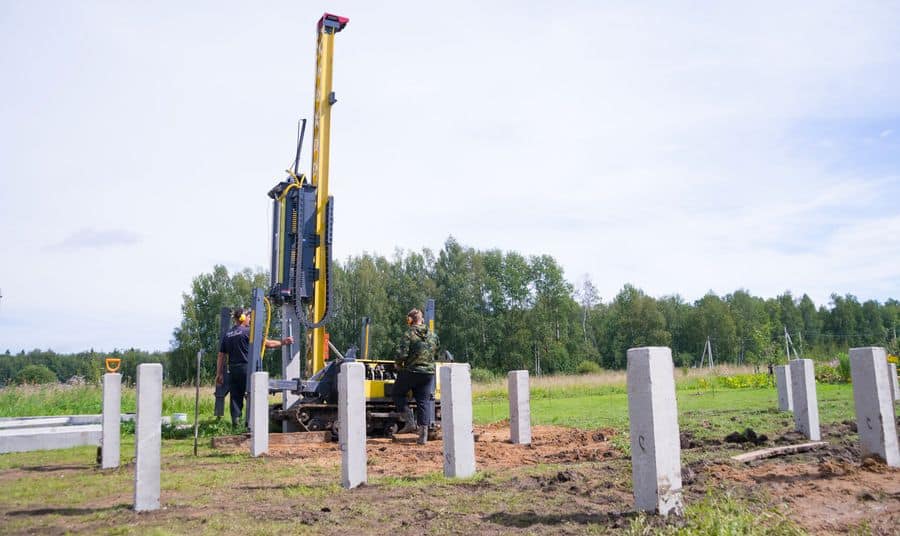

Оборудование для свайных фундаментов от СТРОЙМАТИК
Важная часть технологии — специализированная сваебойная техника. Оборудование для устройства свайных фундаментов по технологии СТРОЙМАТИК мы также разрабатываем и производим сами.
-
Сваебойные установки для забивки железобетонных свай различной длины и сечения.
-
Конструкции и характеристики техники адаптированы под работу на сложных грунтах и в стеснённых условиях.
-
Собственное производство и контроль качества позволяют обеспечить стабильную работу оборудования на протяжении всего срока службы.
Заказчик получает комплексное решение: от анализа геодезии и расчёта свайного поля до подбора подходящей сваебойной установки и сопровождения на этапе производства работ.
Как мы работаем с заказчиком после геодезии
-
Анализируем топографический план, материалы межевания, ИГИ и градостроительные ограничения.
-
Определяем, возможен ли традиционный фундамент, и оцениваем эффективность свайного решения.
-
Рассчитываем свайное поле по технологии СТРОЙМАТИК: длина, сечение и количество железобетонных свай, шаг и схема размещения.
-
Подбираем сваебойное оборудование СТРОЙМАТИК под глубину погружения, условия площадки и требуемые сроки.
-
Выполняем контрольную забивку и испытания свай, подтверждаем несущую способность.
-
Передаём заказчику комплект исполнительной документации по свайному полю.
Итог: от геодезии к надёжному свайному фундаменту
Геодезическая съёмка участка — отправная точка для выбора надёжного фундамента. На сложных грунтах, при высоком УГВ и перепадах рельефа рационально сразу рассматривать свайный фундамент по технологии СТРОЙМАТИК на забивных железобетонных сваях. Это позволяет контролировать сроки нулевого цикла и держать бюджет строительства под управлением.
